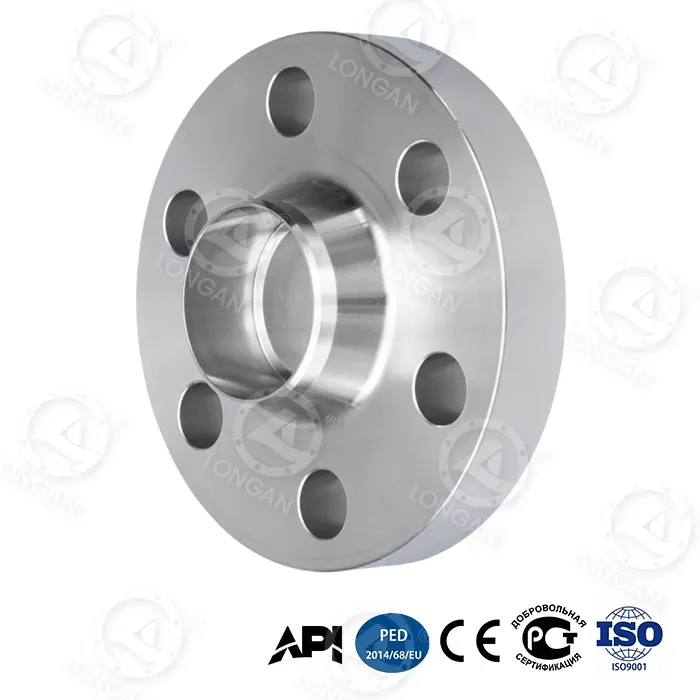

304 Фланец под приварку встык с шейкой

Технические характеристики

1. Сертификация материалов (ASTM A182 F304).

Элемент Стандартное значение Функция Тестовый пример

Ni 8,0~11,0% Стабильность аустенита 9,2%

С ≤0,08% - 0,05%

Cr 18,0~20,0% Защита от окислительной коррозии 18,8% (спектрометр)

2. Давление-температура

Температура (°C) Класс 150 (бар) Класс 300 (бар)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Механические свойства

Параметр 304 Значение фланца Стандартная основа

Допуск внутреннего диаметра (NPS 12 дюймов) ±0,25 мм ASME B16.5, таблица 5

Предел прочности 515 МПа ASTM A182.

Предел текучести 205 МПа ASTM A182.

Отклонение центральной окружности отверстия под болт ±0,8 мм MSS SP-44

Применимые сценарии

Рекомендуемые сценарии Допустимые среды Запрещенные сценарии Альтернативные решения

Сжатый воздух низкого давления Сухой воздух (точка росы <-40°C) Серосодержащий влажный воздух Никелированная углеродистая сталь

Пищевое оборудование Молочные продукты, соки (pH>4,5) Хлорсодержащие дезинфицирующие средства Фланец 316L

Муниципальное водоснабжение Пресная вода, питьевая вода Морская вода/вода с высоким содержанием хлора (>50 ppm Cl⁻) Фланец 316

HVAC Горячая вода (<80°C), пар Соляная/серная кислота (pH<4) Сплав Хастеллой

Почему стоит выбрать фланец для стыковой сварки с шейкой 304?

1. Более низкая стоимость

Материал Цена за единицу (базовая) Срок службы Полная стоимость (10 лет)

316 фланец 2,3x 15 лет + 1,2x

304 Фланец под приварку шейки встык 1,6x 10 лет + 1,0x

Фланец из углеродистой стали 1,0x 2 года (утечка ржавчины) 2,8x

2. Преимущества конструктивного дизайна

Точность уплотняющей поверхности: шероховатость поверхности сварного фланца из нержавеющей стали 304 составляет 125-250 мкм Ra, что обеспечивает надежность уплотнения прокладки.

Переход с конической шейкой: снижает коэффициент концентрации напряжений на 40 % и увеличивает усталостную долговечность сварного шва.

3. Базовая коррозионная стойкость

Испытание в солевом тумане: отсутствие красной ржавчины в течение 500 часов.

Хромоникелевый защитный слой: содержание Cr ≥18% образует пассивирующую пленку, устойчивую к коррозии от воды, пара и слабой кислоты (pH>4,5).

Описание ограничения: Не подходит для сред, содержащих ионы хлорида >50 ppm (например, морская вода), и в настоящее время необходимо обновить модель 316.

Часто задаваемые вопросы

В1: Какова разница в стоимости фланца 316?

Ответ: Цена фланца для стыковой сварки с шейкой 304 на 30–35 % ниже при тех же характеристиках (из-за разницы в содержании никеля и молибдена). Если среда не содержит хлорид-ионов/кислот, экономичнее выбрать 304.

В2: Можно ли использовать сталь 304 для наружных труб?

Ответ: При низкой влажности (<60%) можно использовать в течение длительного времени в бессолевой среде; В прибрежных/промышленных зонах требуется антикоррозионное покрытие, в противном случае в течение 2-3 лет может возникнуть точечная коррозия.
