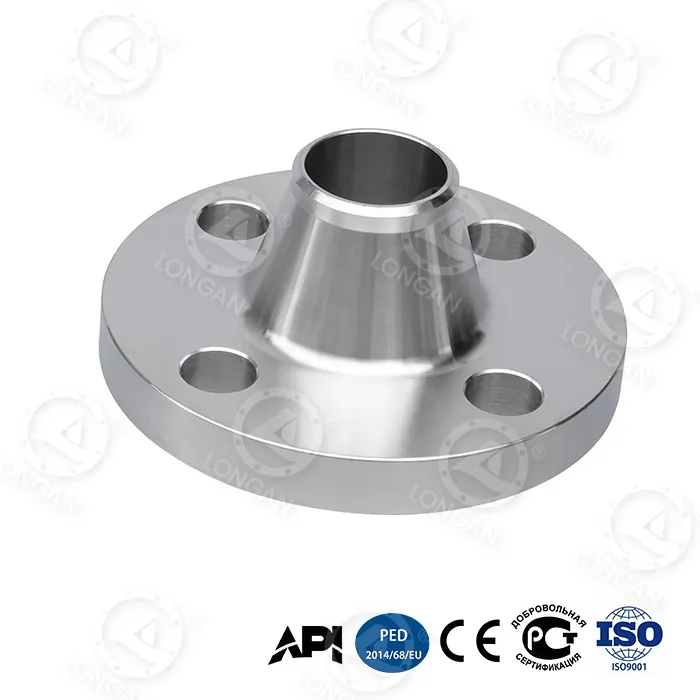

304 Сварной фланец

Три основных значения сварочного фланца 304

1. Базовая коррозионная стойкость

Защита пассивационной пленкой: Cr≥18% образует плотную оксидную пленку, которая выдерживает:

Пресная вода, пар, слабая органическая кислота (pH>4,5).

Городская атмосферная коррозия (влажность≤80%)

Предупреждение: если концентрация хлорид-ионов в морской воде/отбелителе превышает 50 частей на миллион, произойдет точечная коррозия, и модель 316 необходимо модернизировать.

2. Доказательство экономической эффективности

Материал Первоначальная стоимость Стоимость обслуживания в течение 10 лет Комплексный индекс затрат

Фланец из углеродистой стали 1,0х 4,2х 5,2х

304 приварной фланец 1,6х 0,5х 2,1х

316 фланец 2,3х 0,3х 2,6х

3. Структурная адаптивность

Тип Максимальный уровень давления Сценарий преимущества Коэффициент концентрации напряжений

Свободный фланец Класс 900 Частый демонтаж/агрессивные среды -

Приварная шейка Класс 2500 Трубопровод высокого давления/вибрации ↓40%

Раструбная сварка, класс 600, малый диаметр (DN≤80), чистая жидкость ↓25 %

Сценарий сбоя и решение

Сценарий отказа Анализ причин Решение Влияние на стоимость

Сернистый природный газ Сероводород, коррозионное растрескивание под напряжением. Никелированный фланец из углеродистой стали - 20% цена за единицу.

Емкость для брожения йогурта Коррозия молочной кислотой (pH=3,8) Выберите фланец 316L +40% цена за единицу

Трубопровод охлаждения береговой электростанции Хлорид-ионная коррозия (>200ppm) Модернизация фланца 316 +35% цена за единицу

Часто задаваемые вопросы

Вопрос 1: Как визуально отличить сварные фланцы 304 от фланцев из нержавеющей стали 201 низкого качества?

A: Три шага: Магнитный тест: 304 слабый магнетизм (небольшое магнитное притяжение в холодной рабочей зоне), 201 сильный магнетизм.

Обнаружение химического раствора: капля реагента 304 → краснеет (содержание никеля ≥8%), 201 не меняет цвет.

Сравнение блеска: 304 — серебристо-яркий, 201 — темно-серый.

В2: Можно ли приваривать фланцы 304? Снизит ли это коррозионную стойкость?

A: Его можно сваривать! Но необходимо: использовать сварочные материалы марки 308Л, протравливать и пассивировать место сварного шва после сварки.

Категорически запрещается загрязнять инструменты из углеродистой стали.

В3: Должна ли «короткая часть» свободного фланца быть изготовлена ​​из стали 304?

А: Должно быть! Короткий участок находится в непосредственном контакте со средой. При использовании углеродистой стали: скорость электрохимической коррозии увеличивается в 5 раз.

Срок службы сокращается с 10 лет до ≤2 лет.
