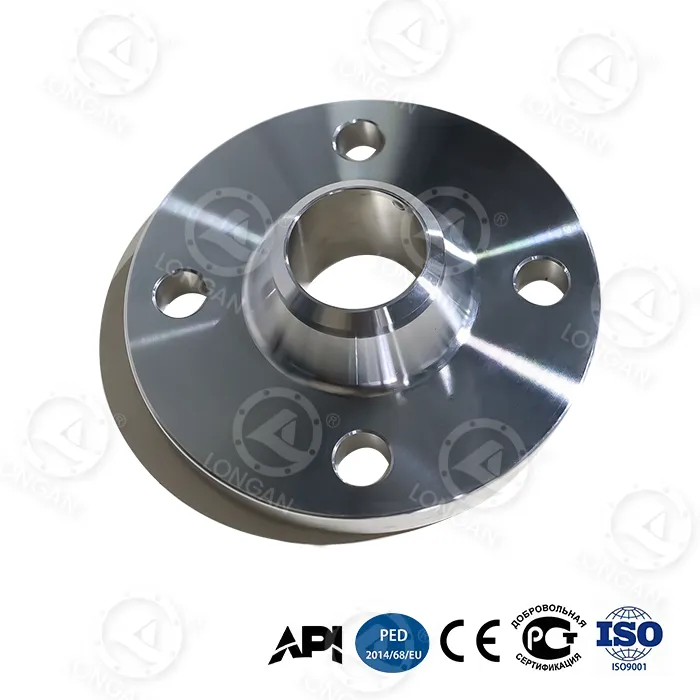

316 Фланец под приварку встык с шейкой

Для химической переработки, морских платформ, опреснительных, фармацевтических и других сред мы предлагаем полный ассортимент фланцев из стали 316 WN, соответствующих стандартам ASME B16.5. После строгого контроля качества мы обеспечиваем длительную работу и безопасность в самых сложных условиях. Горловины фланцев из нержавеющей стали 316, приваренные встык, являются отраслевым стандартом. Могут быть предоставлены подробные данные о производительности, технические характеристики и применимые рекомендации.

Почему стоит выбрать фланцы для стыковой сварки с шейкой 316?

1. Сильная коррозионная стойкость:

Ключевым моментом является молибден: значение PREN для стыкового фланца с шейкой 316 > 25, что намного выше, чем у нержавеющей стали 304, эффективно противостоит точечной и щелевой коррозии. Он также содержит 2-3% молибдена (Мо), что значительно повышает его устойчивость к морской воде, хлоридам и различным кислотным растворам.

В ходе стандартного испытания в солевом тумане по методу A ASTM G48 (5% NaCl, 35°C) фланцы из углеродистой стали в тех же условиях сильно заржавели в течение 100 часов, тогда как на образцах 316 фланцев через 1000 часов не было видимых язв.

2. Простота установки и тестирования:

Фланцы из нержавеющей стали 316, приваренные встык, обеспечивают прочные, высокопрочные соединения и легко поддаются радиографическому контролю (RT) и ультразвуковому контролю (UT).

Сертификаты: PED 2014/68/EU (маркировка CE), NACE MR0175/ISO 15156 (для кислых сред), NORSOK M-630 (нефть и газ).

Размеры: ASME B16.5, ASME B16.47, серия A/B.

Материал: АСТМ А182 Ф316/Ф316Л

Номинальные значения давления и температуры: ASME B16.5

3. Превосходная долговечность:

Высокотемпературные характеристики: сохраняет хорошие механические свойства в широком диапазоне температур от -425°F до 1500°F (от -254°C до 816°C).

Способность выдерживать высокое давление: рассчитан на номинальное давление класса 150, 300, 600, 900, 1500, 2500 согласно ASME B16.5. Предоставлена ​​четкая таблица номинальных значений давления и температуры.

4. Оптимизированный поток жидкости:

Фланец для стыковой сварки с шейкой 316 постепенно соответствует толщине стенки трубы, что значительно снижает коэффициент концентрации напряжений, особенно подходит для циклических нагрузок и термических циклов, коническая конструкция шейки обеспечивает плавный переход, уменьшает турбулентность и падение давления, а усталостная долговечность на 30-50% выше, чем у скользящего фланца.

Механические свойства:

Предел текучести (отклонение 0,2 %, минимум) 30 тысяч фунтов на квадратный дюйм (205 МПа) 25 тысяч фунтов на квадратный дюйм (170 МПа) ASTM A370

Предел прочности на разрыв (минимум) 75 тысяч фунтов на квадратный дюйм (515 МПа) 70 тысяч фунтов на квадратный дюйм (485 МПа) ASTM A370

Удлинение (минимум 2 дюйма) 30 % 30 % ASTM A370

Твердость (максимум) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Доступный диапазон

Класс давления: 150, 300, 400, 600, 900, 1500, 2500

Производственный процесс: Кованые – более прочные и менее подверженные дефектам, чем литые фланцы.

Размер фланца для стыковой сварки с шейкой 316 (NPS): от 1/2 дюйма (15 мм) до 24 дюймов (600 мм)

Уплотняющая поверхность: RF (выступающая поверхность — общая высота 1/16 дюйма для NPS <24 дюйма, 1/4 дюйма для NPS> = 24 дюйма), RTJ (соединение кольцевого типа — R, RX, BX и другие типы канавок)

Обработка поверхности: отжиг в растворе + травление, пассивация – стандартная конфигурация для обеспечения наилучшей коррозионной стойкости и удаления свободного железа. Пескоструйная обработка или электролитическая полировка не являются обязательными.
