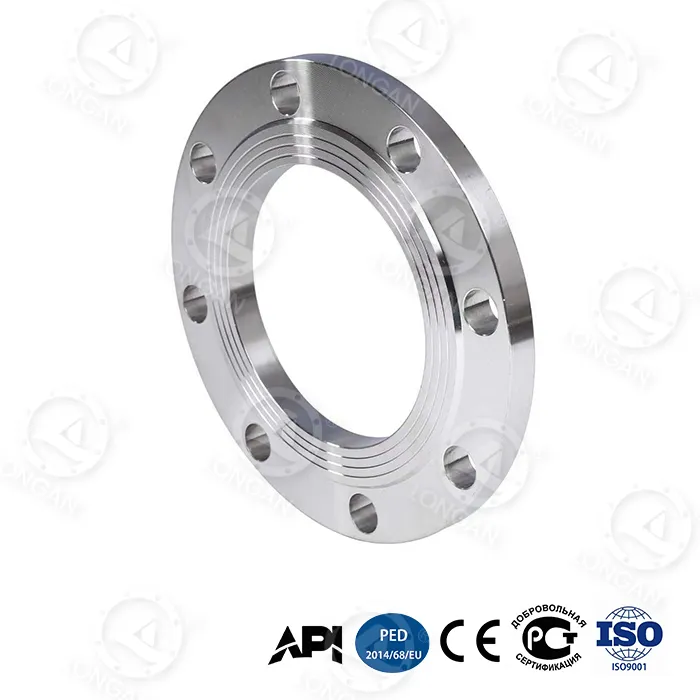

плоский фланец с выступающей поверхностью

Перестаньте беспокоиться о несоответствии прокладок при модернизации трубопровода или системах со смешанными фланцами. Плоский фланец Longan с выступающей поверхностью сочетает в себе сплошное наружное кольцо со слегка приподнятой центральной зоной уплотнения, поэтому вы можете использовать прокладки FF или RF, не модифицируя трубопровод. В этом фланце, изготовленном на собственном предприятии Longan в Вэньчжоу под строгим контролем качества, используется высокоуглеродистая сталь градиентной закалки и бионический сотовый сердечник, обеспечивающий давление разрыва 42 МПа при DN300 (на 280 % выше национального стандарта) и сопротивление изгибу на 65 % выше, чем у обычных фланцев. Сертифицирован API 6A PSL 3G.

Основные характеристики продукта

● Гибридная конструкция уплотняющей поверхности:Это наиболее отличительная особенность плоского фланца с выступающей поверхностью. Центральная часть уплотняющей поверхности слегка приподнята (аналогично RF), но внешняя часть доходит до отверстий для болтов (аналогично FF). Преимущества включают в себя:1.Автоматическое центрирование прокладок для более быстрой установки;2.Более равномерное распределение контактных напряжений при уплотнении, позволяющее избежать перегрузки кромок традиционного RF;3.Совместим как с полнолицевыми прокладками, так и с прокладками с выступающей поверхностью, что обеспечивает гибкую замену на месте.

● Увеличение прочности на изгиб на 65 %:Бионическая сотовая структура делает фланец легче и жестче, что особенно удобно для выдерживания изгибающих моментов трубопровода.

● Подшипник сверхвысокого давления:Давление разрыва DN300 42 МПа в 2,8 раза выше, чем у традиционных фланцев (≤15 МПа). Срок службы циклической усталости, составляющий 20 000 циклов при давлении 35 МПа, намного превышает отраслевые стандарты.

● Устойчивость к экстремальным условиям окружающей среды:Энергия удара -70°C 89 Дж, скорость глубоководной коррозии на глубине 5000 м 0,03 мм/год, абразивное истирание песком и пылью 120 м/с ≤8 мкм.

● Интеллектуальная безопасность:Слой индикатора износа из нано-циркония (предупреждение об изменении цвета при толщине <0,1 мм) + двойное коническое отверстие для болта (затухание предварительного натяга ≤5%).

Продуктовые процессы

● Обработка уплотняющей поверхности:Используется прецизионная токарная обработка с ЧПУ, при этом высота приподнята в соответствии со стандартными размерами RF ASME B16.5 (от 1,6 до 6,4 мм для классов 150–1500), но приподнятое основание плавно переходит на всю поверхность фланца. Шероховатость поверхности Ra ≤3,2 мкм обеспечивает хороший контакт прокладки.

● Градиентная закалка:Высокоуглеродистая сталь подвергается контролируемому охлаждению с образованием градуированной структуры с твердостью поверхности 45-50 HRC и вязкостью сердцевины ≥30 Дж (при -70°С).

● Сотовая структура:Бионическая гексагональная сетка внутри корпуса фланца, оптимизированная методом конечных элементов, обеспечивает на 65 % более высокую жесткость при том же весе.

● Усиливающее кольцо из титанового сплава:Кольцо Ti-6Al-4V (предел текучести 1250 МПа) заделано в шейку с натягом, предотвращающим расширение горловины под высоким давлением.

● Контроль качества:100% контроль размеров, 10% испытание магнитными частицами, испытание на случайный взрыв для каждой партии. Предоставляются прослеживаемые сертификаты материалов и кривые термообработки.

Сценарии использования

Гибридная конструкция уплотняющей поверхности с плоским фланцем с выступающей поверхностью делает его особенно подходящим для следующих сценариев:

Сценарий	Болевая точка традиционных фланцев	Решение с этим продуктом
Модернизация старого трубопровода	В оригинальной системе могут использоваться фланцы FF и RF, прокладки не взаимозаменяемы.	Гибридная уплотнительная поверхность совместима с обоими типами прокладок, модификация трубопровода не требуется.
Газовые среды высокого давления	Фланцевые прокладки RF могут выдавливаться под воздействием пульсации давления.	Внешняя плоская часть обеспечивает дополнительную поддержку, предотвращая сползание прокладки.
Трубопроводы низкого давления большого диаметра	Для фланцев FF требуются полноразмерные прокладки, высокая стоимость.	Приподнятая часть позволяет использовать стандартные RF-прокладки, сокращая запас запасных частей.
Глубоководная/полярная среда	Утечки на одиночной поверхности уплотнения после термоциклирования	Двухзонное уплотнение (приподнятое + плоское) обеспечивает резервные пути уплотнения.

Конкретные области применения включают в себя:

● Выходные трубопроводы насосов гидроразрыва сланцевого газа.(пульсирующее давление 35-70 МПа)
● Соединения устья скважины глубоководной буровой платформы.(глубина воды 5000 м)
● Терминалы приема СПГ(-70°C, низкая температура)
● Морские трубопроводы кислотной среды «Рождественская елка»(H₂S/CO₂)

Послепродажное обслуживание

● Бесплатные образцы:Международные покупатели могут подать заявку на один бесплатный образец (возвращаемая плата за образец, сбор за доставку) для тестирования установки и проверки герметизации.

● Руководство по установке:Предоставляются руководства по установке на китайском/английском языках, включая значения крутящего момента для различных материалов прокладок (графит, спиральная намотка, ПТФЭ). Доступно удаленное видеоруководство.

● Технический консалтинг:Команда инженеров отвечает на вопросы по выбору и подбору прокладок в течение 4 часов.

● Отслеживаемость качества:Каждый фланец имеет уникальный идентификатор, а протоколы испытаний можно проверить на официальном сайте.

● Гарантия:18 месяцев, бесплатная замена при производственном дефекте.

● Стороннее тестирование:По запросу компания SGS/BV может организовать испытание под давлением на месте с участием свидетеля.

Почему стоит выбрать Лонган

1. Уникальная конструкция уплотнительной поверхности:Большинство фланцев на рынке являются либо чистыми FF, либо чистыми RF. Наш плоский фланец с выступающей поверхностью позволяет добиться как однородности напряжений FF, так и надежности уплотнения RF без изменения типа прокладки. Он особенно подходит для проектов модернизации, где исходный трубопровод может быть либо FF, либо RF – этот продукт совместим с обоими.

2. Экономическое преимущество полного жизненного цикла:Общая стоимость 30-летнего периода составляет всего 6200 долларов США, что составляет 66% экономии по сравнению с традиционными фланцами, стоимость которых составляет 18500 долларов США. Время однократной замены — 2,5 часа (традиционно 8 часов), частота ежегодного технического обслуживания — 0,7 раза (традиционно 3,2 раза).

3. Полная сертификация:API 6A PSL 3G, подходит для сценариев сверхвысокого давления с газовыми средами H₂S и CO₂.

4. Поддающиеся проверке реальные данные:Все показатели производительности доступны для тестирования на месте под наблюдением клиента. Предоставляются бесплатные образцы.

5. Быстрый ответ:Стандартные товары доставляются в течение 3 дней, нестандартные — в течение 15–30 дней.

Краткое содержание: Плоский фланец Longan с выступающей поверхностью и гибридной конструкцией уплотняющей поверхности решает проблемы традиционных фланцев, связанные с совместимостью прокладок, распределением напряжений и уплотнением под высоким давлением. В сочетании с бионической сотовой структурой, градиентной закалкой и армирующим кольцом из титанового сплава его прочность на изгиб, давление разрыва и усталостная долговечность значительно улучшаются. Сертификация API 6A PSL 3G и снижение стоимости полного жизненного цикла на 66 % делают его идеальным выбором для добычи сланцевого газа, глубоководных разработок и сложных трубопроводных систем. Отправьте свои требования, чтобы получить бесплатные образцы и профессиональные решения для герметизации.
