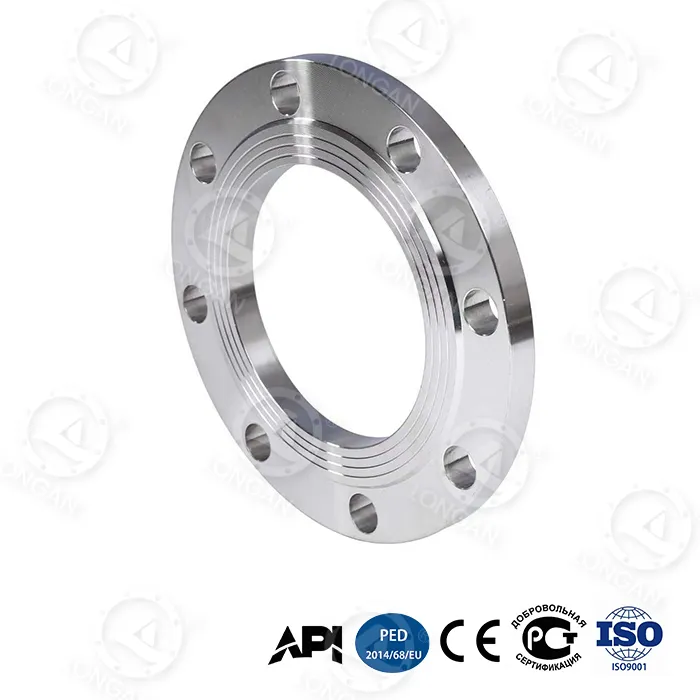

плоская накладка на фланце

Компания Longan, опытный производитель и глобальный поставщик плоских скользящих фланцев в Китае, уже много лет обслуживает международные проекты промышленных трубопроводов. На собственном заводе осуществляется строгий контроль качества от сырья до готовой продукции, обеспечивая стабильное качество и долгосрочную надежность каждого продукта. Этот надвижной фланец с плоской поверхностью имеет бионическую сотовую структуру и изготовлен из высокоуглеродистой стали градиентной закалки, что увеличивает сопротивление изгибу на 65% по сравнению с традиционными фланцами. Давление разрыва DN300 достигает 42 МПа, что на 280% превышает национальный стандарт GB/T 1048, и он прошел сертификацию API 6A PSL 3G. В следующих разделах будут всесторонне проанализированы технические преимущества и прикладная ценность этого продукта с точки зрения размеров, включая монтажную сварку, выдержку предельного давления, устойчивость к разгрузке, интеллектуальное предупреждение, адаптируемость к экстремальным условиям окружающей среды, применимые стандарты и мощность питания.

Преимущества монтажа и сварки

Плоский фланец накладного типа при установке присоединяется к трубе двумя угловыми сварными швами: один на задней части фланца и один внутри отверстия трубы. По сравнению с традиционными фланцами с приварной шейкой данная конструкция имеет следующие существенные преимущества:

1.Более низкая сложность установки:Точное выравнивание труб не требуется, что допускает определенные ошибки при установке и снижает требования к строительству на месте.
2.Удобство сварки:Угловые сварные швы выполнять проще, чем стыковые сварные швы с полным проплавлением, что особенно подходит для ограниченного пространства на объекте.
3.Быстрая скорость замены:Время одной замены сокращается с 8 часов для традиционных фланцев до 2,5 часов, что эффективно сокращает время простоя трубопроводной системы для технического обслуживания.

Эта скользящая конструкция в сочетании с уникальной легкой бионической сотовой конструкцией Longan еще больше снижает общий вес фланца и повышает эффективность установки.

Сравнение предельного давления и экологических характеристик

Индикатор эффективности	Традиционный фланец из кованой стали	плоская накладка на фланце	Улучшение
Разрывное давление (DN300)	≤15 МПа	42МПа	↑180%
Циклическая усталостная долговечность (35 МПа)	Не достижимо	20 000 циклов	—
Осевая деформация (35МПа)	1,8 мм	0,6 мм	↓67%
Энергия удара при -70°C	≥34 Дж (национальный стандарт)	89Дж	↑162%
Скорость глубоководной коррозии за 30 лет	ок. 0,5 мм/год	0,03 мм/год	↓94%

Этот продукт полностью превосходит традиционные фланцы по максимальной устойчивости к давлению и приспособляемости к окружающей среде. Главный прорыв заключается во встроенном в шейку фланца усиливающем кольце из титанового сплава с пределом текучести до 1250 МПа, что создает возможность применения сверхвысокого давления для надвижных фланцев.

Реакция без нагрузки

В реальных трубопроводных системах такие факторы, как тепловое расширение/сужение и осадка фундамента, часто вызывают несоосность поверхностей фланцев. В условиях эксцентричной нагрузки и смещения трубопровода на 15° скорость утечки через уплотнение традиционных фланцев составляет >10⁻³ мбар·л/с, в то время как плоское скольжение Longan на фланце обеспечивает скорость утечки через уплотнение на уровне ≤10⁻⁵ мбар·л/с, повышая надежность уплотнения на два порядка.

Две структурные инновации позволяют добиться таких результатов:

● Конструкция радиального ребра жесткости:Радиальные ребра жесткости, добавленные на задней части фланца, снижают концентрацию локальных напряжений на 48 %, делая распределение напряжений более равномерным в условиях отсутствия нагрузки.
● Высокожесткая сотовая структура:Бионический сотовый внутренний слой обеспечивает превосходную жесткость на изгиб, противодействуя деформации поверхности фланца.

Кроме того, в стандартном испытании на вибрацию в полосе частот 50–200 Гц ISO 10816-3 степень затухания амплитуды достигает 92%, что эффективно решает проблему ослабления предварительного натяга болта в условиях пульсации высокого давления.

Интеллектуальное предупреждение и экстремальные условия

Плоское скольжение на фланце объединяет две интеллектуальные технологии, помогающие пользователям обнаруживать потенциальные проблемы на ранней стадии:

● Слой индикатора износа из нано-циркония:Этот материал внедрен в уплотнительную поверхность. Если толщина менее 0,1 мм, видимое изменение цвета является предупреждающим сигналом, позволяя оценить состояние герметизации без профессионального оборудования.
● Блокировка предварительного натяга с помощью двойного конического болтового отверстия:При колебаниях давления 35 МПа затухание предварительной нагрузки традиционных конструкций составляет ≥20%, в то время как эта конструкция контролирует затухание предварительной нагрузки в пределах ≤5%, обеспечивая долгосрочную надежность соединения.

Проверка работоспособности в экстремальных условиях (все данные реальных испытаний):

● Низкотемпературное воздействие (-70°С):Энергия удара по Шарпи 89 Дж (национальный стандарт ≥34 Дж), подходит для полярных трубопроводов и транспортировки СПГ.
● Глубоководная коррозия (5000 метров):Согласно стандарту ASTM G111-97, эквивалентная скорость коррозии в течение 30 лет составляет всего 0,03 мм/год, что соответствует требованиям полного жизненного цикла для глубоководной техники.
● Истирание песком и пылью (120 м/с):В соответствии со стандартом ISO 5890:2012, после 10 000 часов непрерывного воздействия глубина повреждения уплотняющей поверхности составляет ≤8 мкм, что подходит для пустынных районов или морских платформ с высокоскоростными песчаными ветрами.

Применимые стандарты и спецификации

Плоские накладки на фланце производятся строго в соответствии со стандартом ASME B16.5, с номинальным давлением от класса 150 до класса 1500 и диапазоном размеров от NPS 1/2 дюйма до 24 дюймов. Материалом является высокоуглеродистая сталь градиентной закалки в сочетании с радиальной конструкцией ребер жесткости и встроенным усиливающим кольцом из титанового сплава.

Согласно спецификации ASME B16.5, измерение толщины фланцев классов 150 и 300 не включает высоту выступа. В этом продукте используется полнолицевая (FF) конструкция уплотняющей поверхности, и его необходимо использовать с полнолицевой прокладкой. Важно отметить, что полнопрофильный фланец нельзя прикреплять болтами непосредственно к фланцу с выступом; его необходимо заменить полнолицевой прокладкой или переходником.

Материаловедение и технологические инновации

● Высокоуглеродистая сталь градиентной закалки:Традиционная полная закалка фланцев приводит к чрезмерной разнице твердости между поверхностью и сердцевиной, склонной к растрескиванию. Технология градиентной закалки точно контролирует скорость нагрева и охлаждения, создавая постепенное распределение твердости снаружи внутрь: высокая твердость поверхности обеспечивает износостойкость, высокая прочность сердцевины обеспечивает ударопрочность. Это позволяет фланцу сохранять ударную вязкость 89 Дж при температуре -70°C.

● Бионическая сотовая структура:Черпая вдохновение из шестиугольной геометрии ульев, эта конструкция значительно увеличивает жесткость на изгиб без увеличения веса. Анализ методом конечных элементов подтверждает, что прочность на изгиб этой конструкции на 65 % выше, чем у сплошного фланца того же веса.

● Встроенное усиливающее кольцо из титанового сплава:Кольцо из титанового сплава Ti-6Al-4V предварительно устанавливается на шейку фланца, место, наиболее подверженное концентрации напряжений. Этот сплав имеет предел текучести до 1250 МПа и плотность всего 60% от плотности стали. Кольцо прикрепляется к основному материалу посредством посадки с натягом, что эффективно ограничивает пластическую деформацию шейки и увеличивает давление разрыва фланца DN300 с традиционного ≤15 МПа до 42 МПа.

Система контроля производства и качества

Собственный завод Longan расположен в Лунване, Вэньчжоу. Используя поставки высококачественного сырья от Tsingshan Holding Group в сочетании с собственными возможностями ковки, термической обработки и механической обработки, компания сформировала полную производственную цепочку. Каждая плоская накладка на фланце поставляется с отслеживаемыми сертификатами материала, записями кривых термообработки, отчетами о проверке размеров и отчетами о гидростатических/пневматических испытаниях.

Ключевые моменты контроля качества:

1.Входной контроль сырья: спектральный анализ, отбор проб механических свойств.
2.Управление технологическим процессом: мониторинг температурных кривых печи термообработки в режиме реального времени, автоматическая регистрация параметров процесса градиентной закалки.
3.Проверка готовой продукции: 100% контроль размеров, 10% испытание магнитными частицами, отбор проб партии на предмет давления разрыва или циклической усталостной долговечности.
4.Свидетельствование третьей стороной: По запросу клиента может быть организовано тестирование свидетелей на месте, проводимое SGS, BV или другими агентствами.

Международные покупатели могут проверить ход производства и протестировать данные онлайн, указав номер заказа.

Случаи применения глобальных проектов

● Станция гидроразрыва на месторождении сланцевого газа на Ближнем Востоке:Было использовано 120 комплектов плоских накладных фланцев DN300 класса 1500. После 18 месяцев непрерывной эксплуатации не произошло никаких утечек через уплотнения, а частота технического обслуживания была нулевой.
● Глубоководная буровая платформа в Южно-Китайском море:Глубина воды 2800 метров. Фланец использовался для соединения блока противовыбросового превентора. После 30 месяцев проверки на коррозию на уплотнительной поверхности не было обнаружено явных повреждений, а измеренная скорость коррозии составила 0,028 мм/год.
● Российский арктический газопровод:Температура окружающей среды -55°C, ударная нагрузка 82 Дж, соответствует требованиям проекта. Поставлено более 500 штук.

Часто задаваемые вопросы

Вопрос: Для каких номинальных давлений он подходит?
A: Этот плоский накладной фланец подходит для номинального давления от класса 150 до класса 1500. Данные измерений показывают, что размер DN300 превосходно работает при давлении разрыва 42 МПа, что значительно превышает требования национальных стандартов. Он особенно подходит для сверхвысокого давления и суровых условий, таких как насосы для гидроразрыва сланцевого газа, глубоководные буровые платформы, трубопроводы транспортировки природного газа сверхвысокого давления и полярные условия.

Вопрос: В чем основное отличие этого фланца от фланца с приварной шейкой?
A: Накидной фланец использует два угловых сварных шва для соединения трубы (один сзади и один внутри отверстия), что требует относительно мягких требований к установке. Во фланце приварной шейки используется одинарный стыковый сварной шов с полным проваром, что требует более строгого выравнивания. Однако в фланцевых изделиях Longan, благодаря конструкции бионической сотовой структуры и встроенному усиливающему кольцу из титанового сплава, характеристики выдерживания давления не уступают характеристикам традиционных фланцев с приварной шейкой.

Вопрос: Как он ведет себя в условиях низких температур?
Ответ: В условиях сверхнизкой температуры (-70°C) энергия удара по Шарпи достигает 89 Дж, что намного превышает требования национального стандарта ≥34 Дж. Это происходит благодаря превосходной низкотемпературной вязкости высокоуглеродистой стали, закаленной градиентом, что делает ее подходящей для строительства полярных трубопроводов и низкотемпературных систем транспортировки природного газа.

Вопрос: Каковы возможности поставок и возможности настройки Longan?
О: Longan имеет собственную фабрику и полную производственную систему, поддерживающую настройку размера, индивидуальную маркировку и массовое производство. Строгий контроль качества осуществляется от выбора сырья до проверки готовой продукции. Международные покупатели могут отправить требования для получения бесплатных образцов. Компания расположена по адресу № 620 Mingzhu Road, Yongxing Street, Longwan District, город Вэньчжоу, провинция Чжэцзян, используя географические преимущества Вэньчжоу и поставки сырья Tsingshan Holding Group для формирования комплексной системы производства и поставок.

Вопрос: Как можно проверить фактическую производительность?
Ответ: Компания Longan приглашает клиентов или сторонние инспекционные агентства присутствовать при тестировании производительности на заводе. Завод оснащен машиной для испытания под давлением грузоподъемностью 3000 тонн, стендом для испытаний на циклическую усталость, испытательным стендом для испытания на удар при низкой температуре -80°C и глубоководной камерой для моделирования коррозии под высоким давлением. Клиенты могут запросить испытания образцов на разрывное давление, испытания на циклическую усталость или испытания образцов в экстремальных условиях; Протоколы испытаний выдаются внутренней лабораторией, имеющей квалификацию CNAS.
