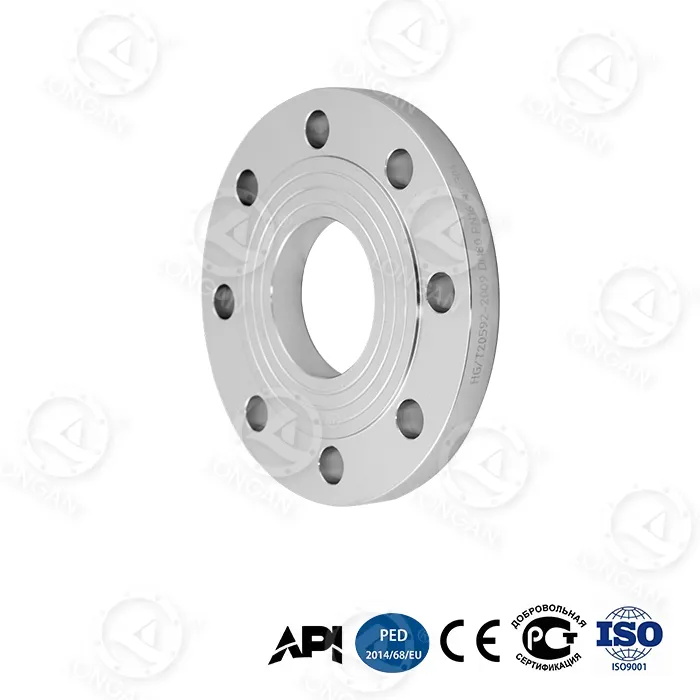

Плоский приварной фланец с выступающей торцевой поверхностью

Презентация инженерной ценности

Индекс параметров

Шероховатость поверхности Ra ≤ 3,2 мкм (чистовая обработка уплотняемой поверхности)

Снижение веса фланца из углеродистой стали на 35 % легче, чем шейкового фланца (сравнение с DN300).

Усталостный ресурс >10 000 циклов давления (MSS SP-44)

Допуск на коррозию ≥3 мм (версия, адаптированная под химические вещества)

Основные преимущества продукта

1. Полная совместимость системы

Международные стандарты для плоских приварных фланцев с выступающей торцевой поверхностью:

ASME B16.5 (американский стандарт) | Серия PN (DIN) | JIS 10K/20K (японский стандарт)

Диапазон диаметров: DN15~DN600 (1/2"~24")

Бесшовная замена глобальным проектам

2. Эффективность установки

Конструкция утонения сварного соединения: угол разделки 37,5°±2,5° (по сравнению с традиционным фланцем 45°)

Допуск отверстия под болт: ±1 мм (ISO 5210)

Скорость стыковки трубопровода увеличена на 40%.

3. Надежность уплотнения

Высота выступа приподнятого фланца с плоским сварным швом: стандарт 3,2 мм (1/8 дюйма) (ASME B16.5).

Вероятность нарушения герметичности: <0,01% (с прокладками того же класса)

Гарантия нулевой утечки в условиях высокого давления

4. Способность выдерживать давление

Класс 150: до 19,6 бар при 38°C

Класс 300: до 51,1 бар при 38°C

Адаптивность к низким температурам: от -196°C до +538°C (материал ASTM A105)

Решение экстремальных условий в энергетической/химической промышленности
