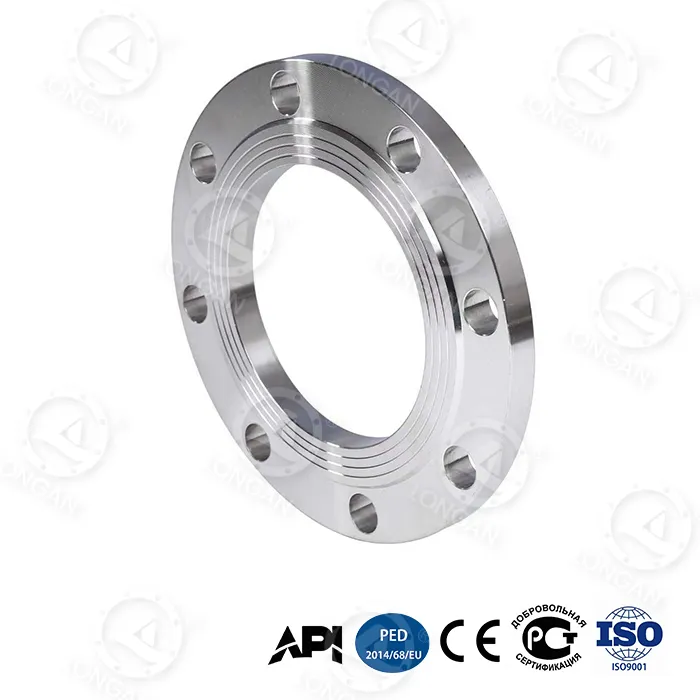

стальные плоские фланцы

Longan, производитель и глобальный поставщик стальных плоских фланцев, расположенный в Лунване, Вэньчжоу, Китай, обслуживает международных покупателей и имеет многолетний опыт работы в отрасли. От проверки сырья до выездной проверки готовой продукции — на собственном заводе внедрена строгая система управления качеством, обеспечивающая стабильность и долгосрочную надежность продукции. Этот фланец с плоской поверхностью имеет бионическую сотовую структуру и изготовлен из высокоуглеродистой стали градиентной закалки, что увеличивает сопротивление изгибу на 65%. Спецификация DN300 обеспечивает давление разрыва 42 МПа, что на 280% превышает национальный стандарт GB/T 1048, и прошла сертификацию уровня спецификации продукта API 6A PSL 3G. В следующих разделах будут всесторонне проанализированы технические преимущества этого продукта по нескольким параметрам, включая характеристики выдерживания давления, экономичность, устойчивость к нагрузкам, адаптируемость к экстремальным условиям окружающей среды, интеллектуальную технологию предупреждения, а также установку и обслуживание.

Прорыв в подшипниках давления

Продукт совершил технологический скачок в плане максимальной несущей способности. Ключевой инновацией является встроенное в шейку фланца усиливающее кольцо из титанового сплава с пределом текучести до 1250 МПа. Это значение намного превышает предел текучести обычных фланцев из углеродистой стали (обычно 200-400 МПа), что позволяет фланцу сохранять структурную целостность в условиях сверхвысокого давления.

Измеренные данные следующие:

1. Срок службы при циклической усталости:Традиционный фланец выдерживает 5000 циклов при давлении 25 МПа, а продукция Longan выдерживает 20 000 циклов при давлении 35 МПа, что означает увеличение срока службы на 300%.
2. Осевая деформация (35МПа):Под высоким давлением 35 МПа осевая деформация стальных плоских фланцев составляет всего 0,6 мм, что на 67% меньше по сравнению с 1,8 мм традиционных фланцев.
3. Разрывное давление (DN300):Измеренное значение составляет 42 МПа, что значительно превышает значение ≤15 МПа для традиционного фланца, что превышает требования национального стандарта на 180%.

Этот прорыв в производительности позволяет теперь выполнять соединения сверхвысокого давления, которые раньше можно было обеспечить только с помощью фланцев для тяжелых условий эксплуатации или фланцев из специального сплава, с помощью продукта Longan с более легкой конструкцией. Композитная конструкция усиливающего кольца из титанового сплава и высокоуглеродистой стали градиентной закалки обеспечивает высокую прочность, избегая при этом увеличения затрат, связанного с использованием дорогостоящих материалов.

Экономический анализ

С точки зрения стоимости полного жизненного цикла преимущества продукта чрезвычайно значительны. За 30-летний срок службы общая стоимость традиционных фланцев из кованой стали, включая закупку, установку, техническое обслуживание, замену и потери из-за простоя, составляет примерно 18 500 долларов США. Продукт Longan, благодаря более длительному сроку службы, меньшей частоте технического обслуживания и более высокой скорости замены, снижает общую стоимость владения за 30 лет примерно до 6200 долларов США.

Элемент сравнения затрат	Традиционный фланец из кованой стали	стальные плоские фланцы	Экономия
Общая стоимость владения за 30 лет	18 500 долларов США	6200 долларов США	↓66%
Разовое время замены	8 часов	2,5 часа	↓69%
Частота ежегодного технического обслуживания	3,2 раза/год	0,7 раза/год	↓78%

Значительное сокращение времени замены достигается за счет оптимизированной конструкции фланца: бионическая сотовая структура снижает вес фланца, а конструкция отверстий для болтов с двойным конусом ускоряет выравнивание болтов без повторных регулировок. Для сценариев эксплуатации, требующих частой разборки и сборки фланцев, таких как гидроразрыв сланцевого газа, каждый час сокращения времени простоя означает десятки тысяч долларов операционной прибыли.

Снижение вибрации без нагрузки

В реальных трубопроводных системах поверхности фланцевых соединений часто не могут быть идеально выровнены. Тепловое расширение/сужение трубы, осадка фундамента или ошибки при монтаже могут привести к наклону поверхностей фланцев. В условиях эксцентричной нагрузки с перекосом трубопровода на 15° скорость утечки через уплотнения традиционных фланцев превышает 10⁻³ мбар·л/с, в то время как фланцы Longan поддерживают скорость утечки через уплотнения ≤10⁻⁵ мбар·л/с, что повышает надежность уплотнения на два порядка.

Такая производительность объясняется двумя структурными инновациями:

● Конструкция радиального ребра жесткости:Радиальные ребра жесткости, добавленные на задней части фланца, снижают концентрацию локальных напряжений на 48 %, делая распределение напряжений более равномерным в условиях отсутствия нагрузки.
● Высокожесткая сотовая структура:Бионический сотовый внутренний слой обеспечивает превосходную жесткость на изгиб, противодействуя деформации поверхности фланца.

С точки зрения подавления вибрации стальные плоские фланцы также работают превосходно. Пульсация высокого давления (например, на выходе поршневого насоса ГРП) возбуждает в трубопроводе частоты вибрации в диапазоне 50-200 Гц, вызывая постепенное затухание преднатяга болтов. Согласно стандартным испытаниям ISO 10816-3, степень затухания амплитуды этого продукта в этом диапазоне частот достигает 92%, что значительно снижает риск ослабления болтов.

Проверка экстремальных условий

Продукт прошел строгие испытания в различных экстремальных условиях, гарантируя его пригодность для самых требовательных промышленных проектов в мире:

● Низкотемпературное воздействие (-70°С):Испытание на удар по Шарпи с V-образным надрезом в соответствии со стандартом GB/T 229-2020, измеренная энергия удара составила 89 Дж, что значительно превышает требования национального стандарта ≥34 Дж. Это позволяет безопасно использовать фланец в экстремально холодных условиях, таких как арктические трубопроводы и терминалы приема СПГ.
● Глубоководная коррозия (5000 метров):Согласно стандарту ASTM G111-97, моделирующему условия высокого давления и солевого тумана на глубине 5000 м, эквивалентная скорость коррозии за 30 лет составляет всего 0,03 мм/год. Согласно этому расчету, допуск на коррозию после 50 лет глубоководной эксплуатации все еще намного меньше расчетной толщины стенки.
● Истирание песком и пылью (120 м/с):В соответствии со стандартом ISO 5890:2012 при воздействии на уплотняемую поверхность высокоскоростного песка и пыли со скоростью 120 м/с в течение 10 000 часов глубина повреждения уплотняемой поверхности составляет ≤8 мкм. Это особенно важно для пустынных районов или морских платформ с высокими скоростями и песчаными ветрами.

Интеллектуальная технология предупреждения

Продукт объединяет две интеллектуальные технологии, которые помогают пользователям обнаруживать потенциальные проблемы на ранней стадии и предотвращать несчастные случаи.

Слой индикатора износа нано-циркония:В уплотняющую поверхность встроен слой композитного материала нано-диоксида циркония, цвет которого отличается от цвета основного материала. Когда после длительного использования уплотнительная поверхность изнашивается до толщины менее 0,1 мм, этот индикаторный слой обнажается и дает видимое предупреждение об изменении цвета. Операторы на местах могут быстро оценить состояние уплотнения фланца без профессионального испытательного оборудования, что значительно снижает риск внезапной утечки.

Блокировка предварительного натяга с двойным коническим болтовым отверстием:В традиционных круглых отверстиях для болтов контактное напряжение между болтом и стенкой отверстия резко меняется под воздействием колебаний давления, что приводит к быстрому ослаблению предварительной нагрузки. Данные испытаний показывают, что в условиях колебаний давления 35 МПа затухание предварительной нагрузки традиционных конструкций составляет ≥20%. Напротив, в продукте используется конструкция с двойным коническим отверстием для болта. После затяжки болт с конической поверхностью образует самоконтрящийся эффект, и при тех же условиях затухание предварительного натяга составляет ≤5%.

Материал и процесс

Выбор материала и процесс производства стальных плоских фланцев являются основой их лучших характеристик.

Градиентно закаленная высокоуглеродистая сталь:Традиционная полная закалка фланцев приводит к чрезмерной разнице твердости между поверхностью и сердцевиной, склонной к растрескиванию. Технология градиентной закалки точно контролирует скорость нагрева и охлаждения, создавая постепенное распределение твердости снаружи внутрь фланца: высокая твердость поверхности обеспечивает износостойкость, высокая прочность сердцевины обеспечивает ударопрочность. Этот процесс позволяет фланцу сохранять высокую прочность, сохраняя при этом превосходную ударную вязкость при низких температурах (89 Дж при -70°C).

Бионическая сотовая структура:Черпая вдохновение из шестиугольной сотовой геометрии ульев, эта конструкция значительно увеличивает жесткость фланца на изгиб без увеличения веса. По сравнению с традиционными сплошными фланцами, сотовая структура снижает расход материала, одновременно обеспечивая более высокий момент сопротивления за счет поддержки ребер. Анализ методом конечных элементов подтверждает, что прочность на изгиб этой конструкции на 65 % выше, чем у сплошного фланца того же веса.

Встроенное усиливающее кольцо из титанового сплава:Усиливающее кольцо из титанового сплава Ti-6Al-4V предварительно установлено на шейке фланца, в месте, наиболее подверженном концентрации напряжений. Этот сплав имеет предел текучести до 1250 МПа и плотность всего 60% от плотности стали. Усиливающее кольцо прикрепляется к основному материалу посредством посадки с натягом. При испытаниях на разрывное давление он эффективно ограничивает пластическую деформацию шейки, увеличивая давление разрыва фланца DN300 с традиционного ≤15 МПа до 42 МПа.

Руководство по установке и обслуживанию

Правильная установка и обслуживание могут еще больше повысить эксплуатационные преимущества продукта.

1. Выбор прокладки:Этот продукт имеет полнолицевую уплотнительную поверхность и должен использоваться с полнолицевой прокладкой, которая покрывает всю уплотняющую поверхность и имеет отверстия для болтов. Рекомендуется использовать спирально-навитые прокладки с внутренним и наружным кольцами или прокладки из армированного графита. Категорически запрещается напрямую прикручивать полнопрофильный фланец к фланцу с выступом.
2. Предварительная нагрузка болта:Благодаря конструкции с двойным коническим отверстием под болт рекомендуется использовать гидравлический динамометрический ключ для трехэтапной перекрестной предварительной нагрузки в соответствии со стандартом ASME PCC-1. Целевой предварительный натяг рассчитывается на основе номинального давления и характеристик болта, обычно он составляет 50–70 % от предела текучести болта.
3. Регулярный осмотр:Проверяйте изменение цвета уплотнительной поверхности (индикаторный слой нано-циркония) каждые 6 месяцев. Если наблюдается изменение цвета, немедленно запланируйте замену. Одновременно используйте динамометрический ключ для выборочной проверки остаточного преднатяга болта; если затухание превышает 10%, требуется повторная затяжка.
4. Операция замены:Поскольку фланец легче традиционных изделий, а двойные конические отверстия для болтов облегчают выравнивание, время однократной замены составляет всего 2,5 часа (традиционные фланцы занимают 8 часов). При замене прокладку и болты/гайки также следует заменять одновременно.

Области применения

Благодаря своей способности выдерживать сверхвысокое давление и способности адаптироваться к экстремальным условиям стальные плоские фланцы широко используются в следующих случаях:

● Трубопровод насоса для гидроразрыва сланцевого газа:Давление при операции разрыва обычно достигает 35-70 МПа, а пульсация давления является сильной. Этот продукт имеет циклическую усталостную долговечность в 20 000 циклов (при 35 МПа), что значительно превышает тысячи циклов давления, необходимых во время одной фазы гидроразрыва на скважине сланцевого газа.
● Устьевое оборудование глубоководной буровой платформы:На глубине 5000 м внешнее гидростатическое давление составляет около 50 МПа, а внутреннее давление также должно выдерживать давление нефти и газа. Коррозионная стойкость эквивалентной скорости коррозии 0,03 мм/год в течение 30 лет гарантирует, что фланец не потребует замены на протяжении всего срока службы.
● Стек превентора сверхглубокого выброса воды:Линии управления противовыбросовыми превенторами предъявляют чрезвычайно высокие требования к надежности уплотнения; скорость утечки ≤10⁻⁵ мбар·л/с соответствует минимальным требованиям к утечкам стандарта API 16A для блоков противовыбросовых превенторов.
● Полярная низкотемпературная транспортировка природного газа:Ударная вязкость 89 Дж при температуре -70°C намного превышает требования к низкотемпературной ударной вязкости, предъявляемые к трубопроводам за Полярным кругом (обычно ≥27 Дж).
● Система рождественской елки на морских нефтяных месторождениях:Соответствует дополнительным требованиям испытаний для фланцев для газовой среды сверхвысокого давления в спецификации API 6A PSL 3G.

Сертификация и гарантия качества

Продукт прошел сертификацию API 6A PSL 3G. API 6A — это основная спецификация для устьевого оборудования и фонтанных елок в нефтегазовой отрасли, применимая к 14 категориям оборудования, включая клапаны, фланцы и подвески. Уровни технических характеристик продукта повышаются с PSL 1 до PSL 4, при этом PSL 3G является дополнительным уровнем, который добавляет требования к пневматическим испытаниям поверх PSL 3, применимым к сценариям сверхвысокого давления с рисками газовой среды.

Собственный завод компании Longan осуществляет полный контроль качества от входного контроля сырья до отгрузки готовой продукции. Каждый фланец поставляется с отслеживаемыми сертификатами материалов, записями кривых термообработки, отчетами о проверке размеров и отчетами о гидростатических/пневматических испытаниях. Международные покупатели могут проверить ход производства и протестировать данные онлайн, указав номер заказа.

Настройка и поставка

Лонган расположен по адресу № 620 Минчжу-роуд, улица Юнсин, район Лунвань, город Вэньчжоу, провинция Чжэцзян. Используя поставки высококачественного сырья из нержавеющей стали от Tsingshan Holding Group в сочетании с собственными мощностями по ковке, термообработке и механической обработке, компания сформировала комплексную производственную систему. Компания поддерживает следующие варианты настройки:

● Настройка размера:Нестандартные размеры, специальные номиналы давления.
● Частная маркировка:Лазерная маркировка, дизайн упаковки.
● Массовое производство:Гибкий минимальный объем заказа.

Международные покупатели могут отправить технические требования отделу продаж, чтобы получить бесплатные образцы (взимается плата за перевозку) и профессиональные рекомендации по выбору от производственной группы. Для клиентов, впервые сотрудничающих с продуктом, Longan предоставляет услуги стороннего инспекционного агентства по проведению испытаний для проверки соответствия характеристик продукта требованиям перед организацией отгрузки.

Часто задаваемые вопросы

Вопрос: К какому уровню спецификации продукта относится продукт в стандарте API 6A?
О: Этот продукт прошел сертификацию API 6A PSL 3G. API 6A делит уровни спецификации продукта на PSL 1, PSL 2, PSL 3, PSL 3G и PSL 4. PSL 3G требует, чтобы продукт отвечал всем требованиям PSL 3 и проходил дополнительные пневматические испытания (обычно в 1,5 раза превышающее номинальное давление), а также требовал более строгих неразрушающих испытаний и отслеживания материалов. Этот уровень специально разработан для сценариев сверхвысокого давления с риском утечки газа.

Вопрос: Каковы требования к установке продукта?
О: При установке следует учитывать следующие моменты: Во-первых, необходимо использовать полнолицевую прокладку, закрывающую всю уплотнительную поверхность и имеющую отверстия для болтов. Во-вторых, полнофункциональный фланец нельзя прикреплять болтами непосредственно к фланцу с выступающей поверхностью; Если в системе имеются фланцы с выступающей поверхностью, их необходимо заменить полнолицевыми фланцами или использовать переходные прокладки. В-третьих, крутящий момент должен быть приложен в соответствии со стандартами ASME B16.5, с использованием двойного конического отверстия под болт и динамометрического ключа с перекрестной схемой и ступенчатой ​​равномерной предварительной нагрузкой. Болты следует повторно затянуть через 24 часа после начала эксплуатации.

Вопрос: Какова коррозионная стойкость стальных плоских фланцев?
Ответ: На глубине 5000 м в соответствии со стандартными испытаниями ASTM G111-97 эквивалентная 30-летняя скорость коррозии составляет всего 0,03 мм/год. Согласно этому расчету, глубина коррозии после 50 лет эксплуатации в глубоководных условиях не превышает 0,05 мм, что намного меньше расчетного допуска коррозии фланца (обычно 3 мм). Эти характеристики объясняются плотным поверхностным слоем высокоуглеродистой стали градиентной закалки и дополнительными поверхностными антикоррозионными покрытиями (такими как горячее цинкование или эпоксидное покрытие).

Вопрос: Каков процесс поставки продукции Longan?
Ответ: Компания Longan расположена в Лунване, Вэньчжоу, и использует преимущества сырья Tsingshan Holding Group, а также собственные возможности ковки и механической обработки для формирования комплексной производственной системы. Товары стандартных размеров имеются на складе и могут быть отправлены в течение 3 рабочих дней; Срок изготовления нестандартных изделий обычно составляет 15–30 дней в зависимости от сложности. Международные покупатели могут отправить требования к размерам по адресу sales@longanflanges.com, чтобы получить бесплатные образцы (возвращаемая плата за образец) и профессиональные консультации от производственной команды. Компания поддерживает настройку размеров, индивидуальную маркировку и массовое производство, помогая покупателям снизить риски закупок и общие затраты.

Вопрос: Как можно проверить фактические данные о производительности продукта?
Ответ: Компания Longan приглашает клиентов или сторонние инспекционные агентства присутствовать при тестировании производительности на заводе. Завод оснащен машиной для испытания под давлением грузоподъемностью 3000 тонн, стендом для испытаний на циклическую усталость, испытательным стендом для испытания на удар при низкой температуре -80°C и глубоководной камерой для моделирования коррозии под высоким давлением. Клиенты могут запросить испытания образцов на разрывное давление, испытания на циклическую усталость или испытания образцов в экстремальных условиях; Протоколы испытаний выдаются внутренней лабораторией, имеющей квалификацию CNAS.
