Фланцы большого размераиграют решающую роль в трубопроводных системах большого диаметра и высокого давления, используемых в таких отраслях, как нефть и газ, электроэнергетика, нефтехимическая переработка и морское машиностроение. Выбор подходящего фланца большого размера включает оценку множества факторов, включая тип фланца, материал, номинальное давление, производственные стандарты и условия установки.
В этом подробном руководстве объясняется, как правильно выбрать фланец большого размера для вашей трубопроводной системы, рассматриваются технические аспекты, отраслевые стандарты, распространенные области применения и передовой опыт, что помогает инженерам, менеджерам по закупкам и владельцам проектов принимать обоснованные решения.
Оглавление
- Что такое фланец большого размера?
- Применение фланцев большого размера
- Распространенные типы фланцев большого размера
- Выбор материала для фланцев большого размера
- Международные стандарты и спецификации
- Ключевые факторы при выборе фланца большого размера
- Производство и контроль качества
- Проблемы установки и лучшие практики
- Фланец большого размера по сравнению со стандартным фланцем
- Часто задаваемые вопросы

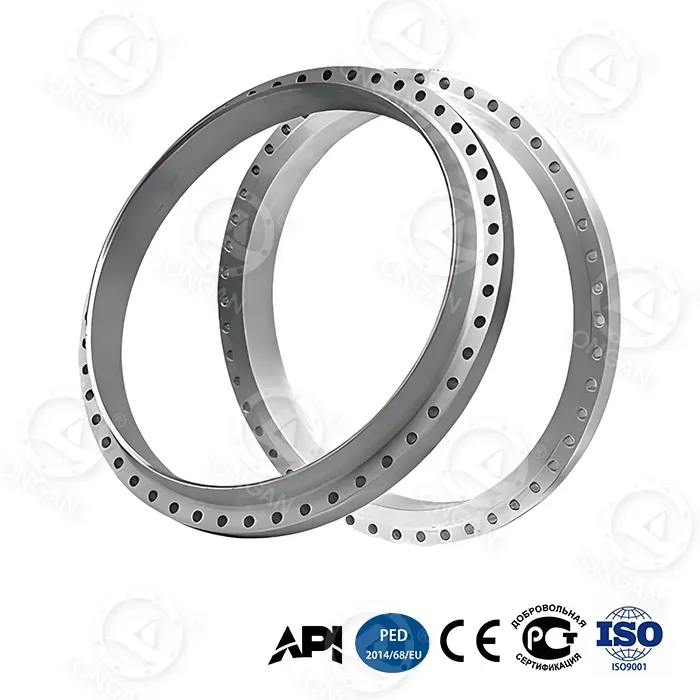

Что такое фланец большого размера?
A фланец большого размераобычно относится к фланцу с номинальным диаметром более DN600 (24 дюйма), хотя во многих проектах тяжелой промышленности фланцы могут превышать DN1000, DN2000 или даже больше. Эти фланцы предназначены для соединения больших труб, клапанов, насосов и сосудов под давлением в сложных условиях.
В отличие от стандартных фланцев, фланцы больших размеров должны выдерживать:
- Чрезвычайно высокое внутреннее давление
- Большие механические нагрузки
- Тепловое расширение и вибрация
- Агрессивная химическая или морская среда
Такие производители, какЛонганспециализируется на производстве фланцев больших размеров, которые соответствуют строгим требованиям к точности размеров и производительности для глобальных инфраструктурных проектов.
Применение фланцев большого размера
Фланцы большого размера широко используются в отраслях, где транспортировка жидкостей требует большой пропускной способности и высокой надежности.
| Промышленность | Типичное применение | Зачем нужны фланцы большого размера |
|---|---|---|
| Нефть и газ | Транспортные трубопроводы, нефтеперерабатывающие заводы | Высокое давление и большие объемы потока |
| Производство электроэнергии | Системы охлаждающей воды | Непрерывная работа и безопасность |
| нефтехимическая | Технологические трубопроводы | Химическая стойкость и долговечность |
| Морской инжиниринг | Подводные трубопроводы | Коррозионная стойкость и прочность |
| Очистка воды | Основные линии электропередачи | Большой диаметр и длительный срок службы. |
Распространенные типы фланцев большого размера
Выбор правильного типа фланца является основой надежной трубопроводной системы.
1. Фланец большого размера со сварной горловиной
- Лучше всего подходит для систем высокого давления и высокой температуры.
- Обеспечивает превосходное распределение напряжения
- Обычно используется в нефте- и газопроводах.
2. Съемный фланец большого размера
- Легче выровнять и установить
- Более низкая стоимость по сравнению с фланцами с приварной шейкой.
- Подходит для применений с умеренным давлением.
3. Слепой фланец большого размера.
- Используется для закрытия концов трубопровода.
- Позволяет будущее расширение
- Требует высокой прочности материала из-за сжимающей нагрузки.
4. Фланец кольцевого соединения (RTJ)
- Уплотнение металл-металл
- Идеально подходит для экстремального давления и температуры
- Часто указывается в критических системах
Выбор материала для фланцев большого размера
Выбор материала напрямую влияет на характеристики фланца, срок службы и безопасность.
| Материал | Ключевые свойства | Типичные применения |
|---|---|---|
| Углеродистая сталь | Высокая прочность, экономичность | Нефте и газопроводы |
| Нержавеющая сталь | Коррозионная стойкость | Химические и морские системы |
| Легированная сталь | Высокая термостойкость | Электростанции |
| Дуплексная сталь | Отличная прочность и устойчивость к коррозии | Морская среда |
Опытные производители, такие какПоставщики фланцев большого размера Лонганможет порекомендовать подходящие материалы в зависимости от условий проекта.
Международные стандарты и спецификации
Фланцы большого размера должны соответствовать признанным международным стандартам для обеспечения совместимости и безопасности.
- АСМЭ Б16.5/АСМЕ Б16.47
- ЭН 1092-1
- Стандарты DIN
- Стандарты БС
- ГОСТ Стандарты
Соответствие этим стандартам обеспечивает точность размеров, номинальное давление и отслеживаемость материалов.
Ключевые факторы при выборе фланца большого размера
При выборе фланца большого размера учитывайте следующие важные факторы:
- Номинальный диаметр и номинальное давление
- Рабочая температура
- Среда (нефть, газ, вода, химикаты)
- Среда установки
- Тип фланцевой облицовки
- Требования к долгосрочному техническому обслуживанию
Производство и контроль качества
Из-за своего размера и применения фланцы большого размера требуют передовых производственных процессов:
- Ковка или штамповка катаных колец
- Прецизионная обработка с ЧПУ
- Неразрушающий контроль (UT, MT)
- Проверка размеров
- Сертификация материала (EN 10204 3.1/3.2)
Компания Longan применяет строгие процедуры контроля качества, чтобы гарантировать, что каждый фланец большого размера соответствует международным требованиям проекта.
Проблемы установки и лучшие практики
Установка фланцев большого размера требует тщательного планирования:
- Правильное выравнивание для предотвращения утечек
- Контролируемая последовательность затяжки болтов
- Использование соответствующих прокладок
- Допуск на тепловое расширение
Фланец большого размера по сравнению со стандартным фланцем
| Особенность | Фланец большого размера | Стандартный фланец |
|---|---|---|
| Диаметр | Ду600+ | Ду15–Ду500 |
| Сложность производства | Высокий | Умеренный |
| Приложение | Тяжелая промышленность | Общие трубопроводы |
Часто задаваемые вопросы (FAQ)
В1: Что считается фланцем большого размера?
Фланец большого размера обычно относится к фланцам диаметром более DN600, часто изготавливаемым по индивидуальному заказу для крупных трубопроводных систем.
В2: Фланцы больших размеров изготавливаются на заказ?
Да, большинство фланцев больших размеров производятся в соответствии с чертежами и стандартами конкретного проекта.
Вопрос 3: В каких отраслях чаще всего используются фланцы больших размеров?
Нефтегазовая, энергетическая, нефтехимическая, морская инженерная и водоочистная отрасли.
В4: Как обеспечить качество фланцев?
Выбирайте таких производителей, как Longan, которые обеспечивают полную отслеживаемость материалов, отчеты об испытаниях и международные сертификаты.
Выбор подходящего фланца большого размера — это стратегическое решение, которое влияет на безопасность, эффективность и долгосрочный успех эксплуатации. Сотрудничая с опытными производителями, такими какЛонган, вы можете обеспечить надежную работу даже самых требовательных трубопроводных систем.
Если вы планируете крупномасштабный промышленный проект и нуждаетесь в экспертном руководстве или индивидуальных решениях для фланцев большого размера, не стесняйтесьсвязаться с намисегодня, чтобы обсудить ваши требования.
