На водоочистной станции на окраине Шанхая ремонтная бригада заменяет секцию оцинкованной стальной трубы. Труба прослужила более десяти лет, а оцинкованное покрытие защитило ее от коррозии. Экипажу необходимо подключить новую секцию к существующей системе. У них есть два варианта: приварить соединение или использовать фланец с резьбой. Сварка потребует шлифовки оцинкованного покрытия, что сделает зону сварного шва уязвимой для коррозии. Для этого также потребуются разрешения на огневые работы и специальное оборудование. Резьбовой фланец, напротив, можно установить с помощью простых ручных инструментов, не повреждая защитное покрытие и не требуя проведения огневых работ. Вот почему оцинкованные трубопроводные системы предпочитают фланцы с резьбой. Выбор зависит не только от удобства; речь идет о сохранении целостности антикоррозионной защиты и обеспечении долгосрочной надежности всей системы.
Резьбовой фланец — это тип фланца, который соединяется с трубой с помощью винтовой резьбы. Он доступен в различных размерах и номинальных значениях давления для различных применений. В системе оцинкованных трубрезьбовой фланецпредлагает ряд преимуществ по сравнению с другими типами фланцев, включая фланцы с приварной шейкой, надвижные фланцы и фланцы с соединением внахлест. В этой статье будут рассмотрены технические и практические причины, по которым фланцы с резьбой являются предпочтительным выбором для систем оцинкованных труб. Мы рассмотрим влияние сварки на оцинкованные покрытия, эффективность установки резьбовых соединений, герметичность резьбовых фланцев и характеристики материалов, обеспечивающие совместимость. Мы также предоставим подробные характеристики продукции с нашего завода в Вэньчжоу Лонган Фланец Лтд.

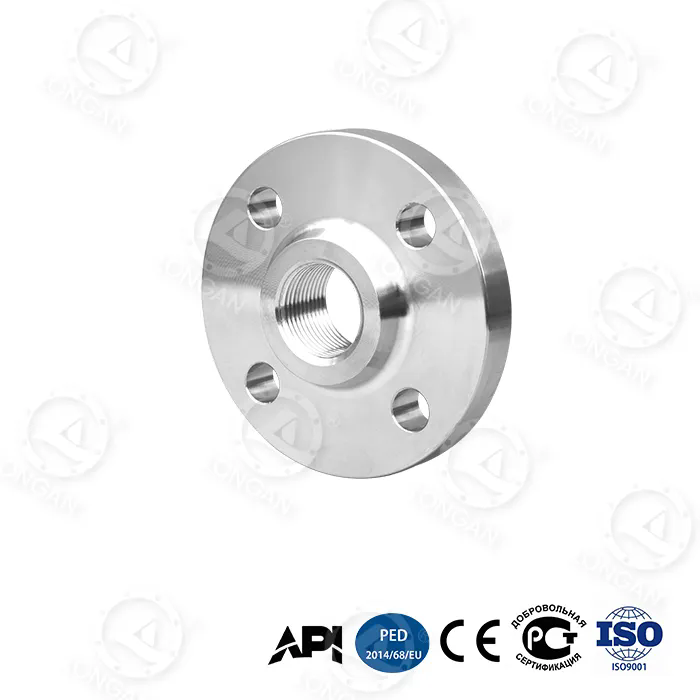

Фланец с резьбой — это тип фланца трубы, который крепится к трубе с помощью винтовой резьбы. Фланец имеет резьбовое отверстие, соответствующее наружной резьбе на конце трубы. Для установки фланца на конце трубы нарезают резьбу, а фланец навинчивают на трубу. Затем фланец фиксируется герметизирующим или резервным сварным швом, хотя во многих случаях применения при низком давлении сварка не требуется. Резьбовое соединение обеспечивает механическое уплотнение, способное выдерживать умеренное давление и температуру. Фланцы с резьбой доступны в различных размерах: от 1/2 дюйма до 24 дюймов и в классах давления от 150 до 2500. Они обычно используются в системах водоочистки, химической обработки и промышленных трубопроводных системах, где сварка нецелесообразна или нежелательна.
Конструкция резьбового фланца проста, но эффективна. Поверхность фланца обычно приподнята или плоская, в зависимости от ответного фланца. Резьбовое отверстие обработано с точным допуском, чтобы обеспечить правильное прилегание к трубной резьбе. Фланец обычно изготавливается из кованой, литой или нержавеющей стали, в зависимости от применения. В системе оцинкованных труб резьбовой фланец также оцинкован, чтобы соответствовать трубе и обеспечивать защиту от коррозии. В таблице ниже приведены ключевые компоненты и их функции.
| Компонент | Функция |
| Корпус фланца | Обеспечивает структурное соединение и сопрягаемую поверхность. |
| Резьбовое отверстие | Соответствует трубной резьбе для создания механического уплотнения. |
| Фланцевая поверхность | Обеспечивает уплотнительную поверхность для прокладки. |
| Отверстия для болтов | Разрешить прикручивать фланец к ответному фланцу. |
| Оцинкованное покрытие | Обеспечивает защиту от коррозии фланца и соединения. |
ВВэньчжоу Лонган Фланец Лтд.Наш завод производит резьбовые фланцы различных размеров, номиналов давления и материалов. Мы предлагаем оцинкованные резьбовые фланцы, специально разработанные для использования в системах оцинкованных труб. Наши фланцы производятся в соответствии с международными стандартами, включая ANSI B16.5, DIN и JIS, что обеспечивает совместимость с широким спектром труб и фитингов.
Оцинкованная труба – это стальная труба, покрытая слоем цинка для защиты от коррозии. Цинковое покрытие действует как жертвенный анод, а это означает, что оно будет преимущественно корродировать сталь, защищая сталь от ржавчины. Эта защита эффективна до тех пор, пока цинковое покрытие остается неповрежденным. При сварке трубы тепло процесса сварки выжигает цинковое покрытие в зоне термического влияния. Это делает основную сталь открытой и уязвимой для коррозии. Кроме того, в процессе сварки могут образовываться токсичные пары испаренного цинка, которые могут быть опасны для сварщика. В таблице ниже приведены результаты воздействия сварки на оцинкованные трубы.
| Эффект | Последствие |
| Цинковое покрытие сгорело | Открытая сталь уязвима к коррозии |
| Зона термического влияния | Снижение механических свойств в зоне сварного шва. |
| Токсичные пары | Опасность для здоровья сварщиков; требуется вентиляция и СИЗ |
| Необходимость повторного покрытия | Дополнительные трудозатраты и материалы для восстановления защиты от коррозии |
| Разрешение на проведение горячих работ | Дополнительные процедуры безопасности и время простоя |
Эти эффекты делают сварку нежелательным вариантом соединения оцинкованных труб. Альтернативой является использование механического соединения, не требующего нагрева. Резьбовой фланец является одним из таких соединений. При накручивании фланца на конец трубы с резьбой цинковое покрытие сохраняется, а защита системы от коррозии остается нетронутой. На нашем заводе мы понимаем важность сохранения оцинкованного покрытия. Наши резьбовые фланцы предназначены для обеспечения надежного механического соединения без ущерба для целостности трубы.
Установка резьбового фланца — это простой механический процесс, не требующий нагрева. На конец трубы нарезают резьбу с помощью труборезного станка или ручного резьбонарезного станка. В процессе нарезания резьбы с конца трубы удаляется небольшое количество материала, но цинковое покрытие на остальной части трубы остается неповрежденным. Затем фланец прикручивается к концу трубы с резьбой. Резьба сцепляется, образуя механическое уплотнение. В некоторых случаях для усиления герметичности на резьбу наносится резьбовой герметик или лента. Затем фланец прикручивается к ответному фланцу, завершая соединение. Весь процесс можно выполнить с помощью простых ручных инструментов без необходимости получения разрешений на огневые работы или специального сварочного оборудования. В таблице ниже приведены этапы установки фланца с резьбой.
| Шаг | Действие | Оборудование |
| 1 | Отрежьте трубу нужной длины | Труборез или пила |
| 2 | Заправьте конец трубы | Станок для нарезания резьбы на трубах или ручной резьбонарезной станок |
| 3 | Очистите резьбу | Проволочная щетка или ткань |
| 4 | Нанесите резьбовой герметик | Лента из ПТФЭ или трубная смазка |
| 5 | Прикрутите фланец к трубе | Трубный ключ |
| 6 | Затяните фланец | Трубный ключ |
| 7 | Прикрутите фланец к ответному фланцу. | Гаечный ключ или ударный гаечный ключ |
Процесс установки быстрый, чистый и безопасный. Его можно выполнять в зонах, где запрещены огневые работы, например, во взрывоопасных средах или в замкнутых пространствах. Это также исключает необходимость повторного покрытия зоны сварки, что экономит время и материалы. На нашем заводе мы предоставляем подробные инструкции по установке наших резьбовых фланцев, а наша техническая команда готова помочь с любыми вопросами.
Герметизирующие свойства фланца с резьбой зависят от качества резьбового соединения и использования подходящего резьбового герметика. При правильной установке резьбовое соединение может обеспечить герметичное уплотнение при умеренных давлениях и температурах. Номинальное давление фланца с резьбой определяется его конструкцией, материалом и размером. Стандартные резьбовые фланцы доступны для классов давления от 150 до 2500. В таблице ниже приведены типичные значения давления и температуры для наших резьбовых фланцев.
| Класс давления | Максимальное давление (бар) | Максимальная температура (°С) | Типичное применение |
| Класс 150 | 20 | 200 | Вода низкого давления, ОВКВ |
| Класс 300 | 50 | 200 | Вода среднего давления, технологические трубопроводы |
| Класс 600 | 100 | 200 | Вода под высоким давлением, промышленные системы |
| Класс 900 | 150 | 200 | Промышленное применение высокого давления |
| Класс 1500 | 250 | 200 | Применение при очень высоком давлении |
| Класс 2500 | 420 | 200 | Применение при экстремальном давлении |
Важно отметить, что номинальное давление резьбового соединения, как правило, ниже, чем у сварного соединения того же размера и класса. Это связано с тем, что резьба уменьшает толщину стенки трубы и создает концентрацию напряжений. По этой причине фланцы с резьбой обычно используются в условиях низкого давления или там, где толщина стенки трубы достаточна для размещения резьбы. В системе оцинкованных труб номинальное давление резьбового фланца должно соответствовать номинальному давлению трубы и системы. На нашем заводе мы можем помочь с выбором соответствующего класса давления для вашего применения.
Материал резьбового фланца должен быть совместим с материалом трубы и транспортируемой жидкостью. Для систем оцинкованных труб фланец обычно изготавливается из оцинкованной стали, которая соответствует трубе и обеспечивает такой же уровень защиты от коррозии. При необходимости фланец также может быть изготовлен из нержавеющей стали или других материалов. Технические характеристики фланца с резьбой включают размер, класс давления, материал, тип резьбы и тип поверхности фланца. В таблице ниже приведены основные характеристики наших оцинкованных фланцев с резьбой.
| Спецификация | Параметры |
| Размер | От 1/2" до 24" (от DN15 до DN600) |
| Класс давления | 150, 300, 600, 900, 1500, 2500 |
| Материал | Оцинкованная углеродистая сталь, нержавеющая сталь, ковкий чугун |
| Тип резьбы | NPT, BSPT, BSPP, метрическая система |
| Фланцевая поверхность | Выступающая поверхность (RF), плоская поверхность (FF), кольцевое соединение (RTJ) |
| Стандартный | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Покрытие | Горячее цинкование, электрооцинкование |
Наш завод Wenzhou Longan Flange Co., Ltd. производит фланцы с резьбой, соответствующие этим и многим другим спецификациям. Мы можем настроить фланец в соответствии с конкретными требованиями проекта, включая специальные размеры, специальные материалы и специальные типы резьбы. Наш процесс контроля качества включает в себя проверку размеров, измерение резьбы и испытание давлением, чтобы гарантировать соответствие каждого фланца требуемым стандартам.
При выборе фланца для системы оцинкованных труб у инженеров есть несколько вариантов, включая фланцы с приварной шейкой, надвижные фланцы, фланцы с соединением внахлест и фланцы с резьбой. Каждый тип имеет свои преимущества и недостатки. В таблице ниже сравниваются основные характеристики этих типов фланцев.
| Тип фланца | Способ установки | Сохраняет оцинкованное покрытие | Номинальное давление | Расходы |
| Резьбовой фланец | Прикручивается к трубе с резьбой | Да | Умеренный | Низкий-средний |
| Приварной фланец с горловиной | Приварен к трубе | Нет (покрытие повреждено) | Высокий | Средне-высокий |
| Съемный фланец | Наденьте трубу и приварите | Нет (покрытие повреждено) | Умеренный | Низкий-средний |
| Фланец внахлестку | Используется с заглушкой; без приварки к трубе | Да (если заглушка оцинкована) | Умеренный | Середина |
Как видно из таблицы, фланец с резьбой — единственный тип, который сохраняет оцинкованное покрытие без необходимости использования дополнительных компонентов или процедур. Фланец внахлестку также может сохранить покрытие, если используется оцинкованный короткий конец, но для этого требуется больше компонентов и он дороже. Приварная шейка и надвижные фланцы требуют сварки, которая повреждает покрытие и требует повторного нанесения покрытия. По этим причинам резьбовой фланец является предпочтительным выбором для систем оцинкованных труб.
Вопрос 1. Каково максимальное номинальное давление для резьбового фланца в системе оцинкованных труб?
Ответ: Резьбовые фланцы выпускаются с классами давления до 2500. Однако максимальное номинальное давление для резьбового соединения обычно ниже, чем у сварного соединения того же размера и класса. Это связано с тем, что резьба уменьшает толщину стенки трубы и создает концентрацию напряжений. Для большинства систем оцинкованных труб достаточно фланцев класса 150 или 300. В Wenzhou Longan Flange Co., Ltd. мы можем помочь с выбором соответствующего класса давления для вашего применения.
Вопрос 2: Можно ли использовать резьбовой фланец в условиях высоких температур?
Ответ: Фланцы с резьбой можно использовать в условиях высоких температур, но номинальная температура зависит от материала фланца и прокладки. Стандартные фланцы из оцинкованной углеродистой стали подходят для температур до 200°C. Для более высоких температур могут потребоваться фланцы из нержавеющей или легированной стали. Важно выбрать фланец и прокладку, рассчитанные на рабочую температуру системы.
Вопрос 3. Какой тип резьбового герметика следует использовать с резьбовым фланцем?
Ответ: Лента из ПТФЭ или трубная смазка обычно используется в качестве герметика для резьбовых фланцев. Лента из ПТФЭ легко наносится и обеспечивает хорошую изоляцию от воды и многих других жидкостей. Трубная смазка представляет собой пасту, которая наносится на резьбу и обеспечивает более надежное уплотнение при более высоких давлениях. Выбор зависит от применения и перекачиваемой жидкости. Всегда следуйте рекомендациям производителя герметика.
Вопрос 4. Как обеспечить герметичность соединения с помощью резьбового фланца?
Ответ: Для обеспечения герметичности соединения выполните следующие действия: тщательно очистите резьбу, равномерно нанесите резьбовой герметик, закрутите фланец на трубу от руки, затем затяните трубным ключом. Не затягивайте слишком сильно, так как это может привести к повреждению резьбы или растрескиванию фланца. Используйте калиброванный динамометрический ключ, если таковой имеется. Наконец, прикрепите фланец к ответному фланцу, затягивая болты звездочкой, чтобы обеспечить равномерное давление на прокладку. Наша фабрика предоставляет подробные инструкции по установке наших резьбовых фланцев.
Вопрос 5: Подходят ли оцинкованные резьбовые фланцы для систем питьевого водоснабжения?
Ответ: Да, оцинкованные резьбовые фланцы подходят для систем питьевого водоснабжения при условии, что цинкование выполнено в соответствии со стандартом, одобренным для контакта с питьевой водой. Цинковое покрытие инертно и не выделяет в воду вредные вещества. На нашем заводе мы используем горячее цинкование, соответствующее требованиям ASTM A153 и другим соответствующим стандартам для питьевой воды.
В системах оцинкованных труб предпочитаются фланцы с резьбой, поскольку они обеспечивают сочетание эффективности установки, защиты от коррозии и целостности соединения, с которым не может сравниться ни один другой тип фланцев. Резьбовое соединение исключает необходимость сварки, которая может повредить оцинкованное покрытие и подвергнуть трубу коррозии. Это позволяет выполнить быструю, чистую и безопасную установку без разрешений на огневые работы или специального оборудования. Он сохраняет цинковое покрытие, гарантируя сохранение антикоррозионной защиты всей системы. И он обеспечивает надежное, герметичное уплотнение при умеренных давлениях и температурах. Наша фабрика Wenzhou Longan Flange Co., Ltd. производит высококачественные резьбовые фланцы, разработанные специально для систем оцинкованных труб. Мы используем только лучшие материалы и соблюдаем строгие процедуры контроля качества, чтобы гарантировать, что каждый фланец соответствует самым высоким стандартам производительности и надежности.
Независимо от того, проектируете ли вы новую систему оцинкованных труб или обслуживаете существующую, мы приглашаем вас связаться с нашей технической командой, чтобы обсудить ваши требования. Мы можем предоставить подробные спецификации продукта, помощь в выборе материалов и поддержку при применении. Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером в проектах водоочистки, промышленных и коммерческих трубопроводов по всему миру.
Свяжитесь с компанией Wenzhou Longan Flange Co., Ltd. сегоднячтобы обсудить ваши требования к резьбовым фланцам и узнать, как наши фланцы могут повысить надежность и эффективность вашей системы оцинкованных труб.
