A носокт фланецявляется критически важным компонентом трубопровода, предназначенным для систем малого диаметра, высокого давления и высокой температуры. В этом подробном руководстве мы объясняем, что такое раструбный фланец, как он работает, его структурные преимущества, стандарты размеров, варианты материалов и почему они остаются предпочтительным решением в критически важных для безопасности отраслях, таких как нефтегазовая, химическая обработка, и производство электроэнергии. Использование реальных инженерных практик и производственного опытаЛонган, эта статья поможет инженеры, покупатели и менеджеры проектов с уверенностью принимают обоснованные решения.

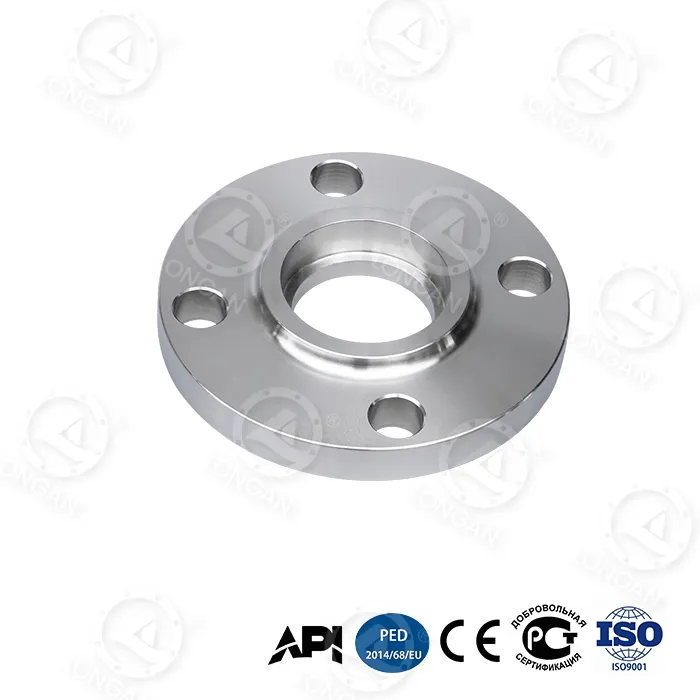

A раструбный фланец, также известный как фланец под приварку с раструбом, представляет собой тип фланца трубы с утопленным раструбом. Это позволяет вставить трубу до того, как будет применена угловая сварка по внешнему краю. В отличие от накидных фланцев, труба не проходит через отверстие фланца; вместо этого он останавливается внутри гнезда, создавая компактное и надежное соединение.
Раструбные фланцы в основном используются длямалые номинальные размеры труб, обычно от NPS ½″ до 3″, где высокое давление, высокая температура и ограниченное пространство требуют превосходной целостности соединения.
Вы можете изучить подробные характеристики продукта непосредственно на сайтеСтраница изготовления раструбных фланцев Лонган, в котором описываются варианты материалов, классы давления и точность обработки.
Принцип конструкции раструбного фланца прост, но эффективен: ограничение движения трубы и концентрация сварочного напряжения. снаружи это сводит к минимуму риск возникновения внутренних дефектов сварного шва.
Труба вставляется в раструб до плеча, затем слегка оттягивается назад (обычно на 1,6 мм), чтобы обеспечить возможность на тепловое расширение. Угловой сварной шов наносится снаружи, надежно закрепляя трубу на корпусе фланца.
Такая конструкция устраняет необходимость в стыковых сварных швах с полным проплавлением, сокращая время сварки при сохранении механической прочности.
Раструбные фланцы получили широкое распространение в системах высокого давления благодаря следующим преимуществам:
Отрасли, в которых широко используются раструбные фланцы, включают:
| Материал | Стандартный | Типичное применение |
|---|---|---|
| Углеродистая сталь | АСТМ А105 | Общие трубопроводы высокого давления |
| Нержавеющая сталь | АСТМ А182 Ф304/Ф316 | Коррозионные и гигиенические системы |
| Легированная сталь | АСТМ А182 Ф11/Ф22 | Высокотемпературные услуги |
Лонган предлагает полную отслеживаемость материалов и тестирование PMI, чтобы гарантировать, что каждый раструбный фланец соответствует спецификациям проекта.
Раструбные фланцы производятся в соответствии с основными мировыми стандартами:
Классы давления обычно варьируются от 150 до 2500, что делает раструбные фланцы пригодными для экстремальных условий эксплуатации.
| Тип фланца | Сила | Типичный диапазон размеров | Вариант использования |
|---|---|---|---|
| Раструбный фланец | Высокий | Малый диаметр | Высокое давление и компактные системы |
| Наденьте фланец | Середина | Широкий | Низкое и среднее давление |
| Приварной фланец с горловиной | Очень высокий | Все размеры | Системы критического стресса |
В компании Longan раструбные фланцы производятся с использованием станков с ЧПУ, строгого контроля размеров и полного соответствия стандартам. международные стандарты. Каждая партия проходит визуальный осмотр, механические испытания и проверку обработки поверхности.
Такая производственная дисциплина гарантирует, что каждый поставляемый раструбный фланец надежно работает в сложных условиях.
Да, при правильной сварке и установке раструбные фланцы хорошо работают в условиях циклического давления.
Большие диаметры увеличивают концентрацию напряжений и сложность сварки, что делает другие типы фланцев более практичными.
Абсолютно. Варианты из нержавеющей стали и сплавов обеспечивают превосходную устойчивость к коррозии.
Выбор правильного раструбного фланца — это не только технические характеристики, но и долгосрочная безопасность системы, производительность и экономическая эффективность. Имея проверенный производственный опыт и глобальную поддержку проектов, компания Longan готова помочь вам выбрать наиболее надежное решение для вашего применения.
Если вы планируете новый проект или вам нужна техническая поддержка,связаться с намисегодня, чтобы обсудить ваши требования к раструбным фланцам с нашей командой инженеров.
